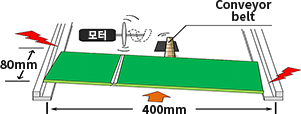

V-Cutting

- 제품의 분리 목적으로 상하 ‘V’자 홈 가공 공정

- 0.5T 이하 V-Cutting 불가(Missing Hole 권장)

- V-Cutting 근접된 도체 부위 손상 주의,

- 한쪽 면 V-Cutting 가공 후 분리 목적으로 사용할 경우 제품 손상 주의

공차

원판 두께에 따른 잔존 폭			상하 위치 편차	날 각도
	원판 두께	잔존 폭
	0.6T	0.3mm(±0.1)
	0.8T	0.4mm(±0.1)
	1.0T	0.4mm(±0.1)
	1.2T	0.4mm(±0.1)
	1.6T	0.5mm(±0.1)
	2.0T	0.5mm(±0.1)
2.4T 이상 Missing Hole 권장			±0.2mm	30°(±5°)

분리 후 제품 크기 공차		근접 Pattern(도체)	한쪽 면 V-Cut
±0.2mm	±0.5mm	+0.5mm	별도 문의

제품 Size 제한

Min Size	Max Size
70mm 이상	470mm 이하
외곽 최대 근접 가공	가공될 수 있는 비율(X, Y)
3mm 이상	4 : 1
